視頻會議+網絡視訊:中興打造會議視聽新套餐
2009/08/07
隨著現代商務會議的需求不斷變化和增加,目前,視頻會議系統已經成為政府、大型企業、中小企業提升溝通效率,降低成本,增強企業競爭力的辦公方式之一,諸如遠程會議、遠程溝通客戶服務、遠程教育、培訓咨詢、遠程面試等企業活動的使用,使得企業對于視頻會議系統的要求已不僅僅停留在“看的見”與“聽的著”的地步。
新應用場景的呼喚
在視訊領域擁有豐富經驗的中興通訊在對擁有十萬級用戶的客戶探訪時發現,對于一些用戶提出的新應用場景,使用傳統的會議電視系統、IPTV系統、視頻監控系統無論從功能上、成本上都是不能滿足用戶需求。
根據國內的現實情況,經常需要召開上百人規模的會議,特別是一些政府機構需要大面積的傳達政策信息。通常在參與會議的成員中,僅有小部分成員需要發言,絕大部分的成員僅需要收看即可。而且,開會的過程,需要有監控的實時畫面能直接調用到會議當中,會議管理員可以隨意的控制攝像頭的位置、焦距等,用戶可以通過IPTV的EPG頁面點播或直播監控?cái)z像頭的畫面。而采用目前傳統的會議電視在滿足上述需求則存在以下問題:
1.會議電視系統容量問題:現有的會議電視系統最大容量通常在300個終端以下,召開大容量的會議會影響使用同一個會議電視系統的其他用戶正常的開會需求;
2.成本問題:如果所有參會者都采用傳統會議電視終端,高達5-10萬/臺的設備成本很難被政企部門所接受;
3.帶寬問題:如果此類會議是跨地市的,會造成地市城域網之間大量網絡帶寬被占用。同時,沒有發言需求的終端也會同時上傳圖像至MCU,浪費網絡帶寬資源;
4.錄制及回看:現有的會議電視系統大都不能提供自帶的錄制功能,同時在應對大容量用戶點播時也沒有較好的解決方案。
5.監控畫面調度問題:目前的視頻會議系統都無法直接調用或管理視頻監控系統中的攝像頭,無法對監控畫面做回放或定格,更無法將帶有預警性質的監控?cái)z像頭的報警功能顯示在會議終端上。
面對新應用場景的呼喚,中興通訊創新性的采取視頻會議和網絡視訊融合的方式,吸取兩者優點,為商務會議開辟了一全新視覺境界。下面在介紹中興相關解決方案之前,本文先對視頻會議和網絡視訊進行一個簡單介紹。
視頻會議業務及系統介紹
視頻會議是一種實時雙向的包含聲音、視頻以及計算機數據等多媒體的雙方或多方通信服務。目前市場上商用的視頻會議系統一般遵從ITU-T H.320、ITU-T
H.323、IETF SIP標準之一或幾種。
視頻會議系統由以下功能實體組成:視頻會議終端、接入控制單元:(GateKeeper或者SIP服務器)、多點會議單元(MCU)、業務Portal以及管理系統、承載網絡。

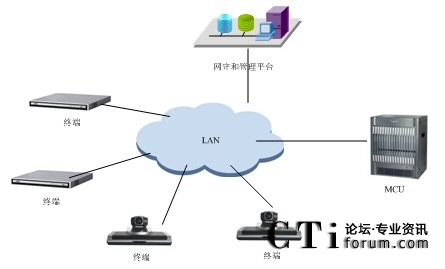

圖1 視頻會議系統網絡示意圖
網絡視訊及系統介紹
網絡視訊包括兩部分,一是IPTV,二是基于IP網絡的視頻監控系統
IPTV業務是在大容量內容存儲、大容量單向分發、錄制等業務能力基礎上,向用戶提供電視直播、視頻點播、時移電視、電視錄播、EPG導航服務。
圖2 IPTV系統網絡示意圖
IPTV系統由以下功能實體組成:機頂盒、EPG服務器、VDN網絡、內容運營平臺、業務運營平臺。
視頻監控業務是指為客戶在寬帶網絡基礎上提供圖像、聲音和各種報警信號遠程采集、傳輸、存儲、處理與轉播的一項全新電信業務。目前視頻監控業務主要有三種技術:模擬視頻監控技術、數字視頻監控技術和網絡視頻監控技術。前兩者在大、中型視頻監控工程中已經得到廣泛應用;而網絡視頻監控技術(即“全球眼”)是以網絡通信及圖像處理為核心的新型視頻監控技術!叭蜓邸睒I(yè)務是依托于寬帶網絡為用戶提供圖像、聲音和各種報警信號遠程采集、傳輸、儲存、處理的一種寬帶應用增值業務。它基于中國電信全球眼2.5電信級全球眼規范,在原有視頻監控系統的基礎上對特色功能、平臺軟硬件架構、組網、網管、存儲、安全等方面的改進,由運營支撐層、媒體交換層、前端和客戶端設備層等部分組成。

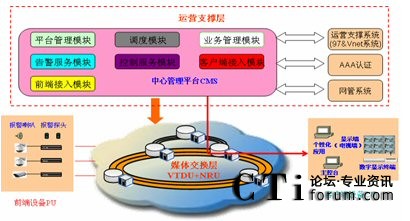

圖3 中興通訊“網絡視訊”視頻監控系統結構圖
新需求 新方向
從對會議電視、IPTV、視頻監控的業務以及系統的介紹來看,三者在業務能力上是互為補充的,通過業務能力、以及業務管理上的融合,可衍生出新的業務,滿足與發掘用戶的需求;诖,中興通訊提出利用會議電視系統、IPTV系統、“全球眼”系統各自的業務能力,開發出滿足上述應用場景的融合方案。
結合用戶的實際需求以及中興通訊在視頻通訊領域的多年實踐經驗,我們認為,該融合方案應從以下方向來滿足全新應用需求:
- 可通過會議電視終端實現雙向?qū)崟r(shí)會議,實現原有會議電視系統完整的主席控制、遠遙、發言等功能
- 實時會議內容可向大量使用機頂盒和會議電視終端的用戶單向分發;
- 會議內容可錄制、保存;
- 在視頻會議系統或IPTV系統中實現監控?cái)z像畫面的實時調用,實現對攝像頭的各種控制,支持對監控畫面的回放等功能。
- 錄制的會議內容可被使用會議電視終端和機頂盒的用戶點播;
- 行業用戶可方便的預定會議,設置參與實時會議的成員(雙向、單向);
- 行業用戶可方便的設置可觀看錄制內容的成員;
- 系統可同時為多個行業用戶服務;
- 用戶管理員可對各級用戶的會議使用情況、會議內容存儲情況進行統計;
- 用戶管理員可對各級用戶的業務使用按照時長、流量等進行計費。如監控?cái)z像頭的啟用個數、監控時長等,如IPTV系統中的頻道數、點播時長等。
- 盡量減少三大系統之間的耦合度,在業務上可分可合,同時應開放接口,并力爭標準化,以便不同廠家的會議電視系統和IPTV系統、視頻監控可對接。
視聽新套餐:中興系統架構及模塊介紹
一、總體架構
在總體上,將會議電視業務、視頻監控作為IPTV的增值業務進行設計。
在架構中,包括:
IPTV系統(含增值業務系統):提供機頂盒用戶接入、實時會議單向直播、錄制的會議內容的點播、會議內容上傳和管理、會議計費;
傳統會議電視系統:傳統會議電視終端接入,雙向會議電視的傳統功能(音視頻交換、音視頻適配(不同音視頻格式的轉碼)、音視頻混合(多畫面、混音)、會議預定、會議控制);
會議電視錄播服務器:負責實時會議的錄制,以及將實時會議內容和錄制的會議內容上傳至IPTV系統;
會議電視及監控業務EPG:負責用戶的業務認證、會議電視業務的頁面和內容展示、視頻監控業務的頁面和內容展示。
視頻監控系統:主要包括中心管理平臺(平臺管理模塊、業務管理模塊、前端接入模塊、客戶端接入模塊、控制服務模塊、告警服務模塊、調度模塊)。
接口管理應用服務器:實現各系統之間的無縫對接,對各系統中各網元的軟硬件版本進行統一記錄管理,實現各接口間的關聯調度。
計費認證服務器:實現對所有接入設備的權限認證和計費管理。可以根據客戶的需要,配置用戶的信息,權限,同時配置業務的屬性,并根據平臺的要求,為不同的客戶定制計費策略。并可以記錄授權日志,供管理使用。當客戶接入到系統中后,向認證計費服務器發送用戶登錄信息,如果是合法用戶,則將用戶的權限發放下去,并開始按照計費策略進行相應的計費,
否則,則拒絕用戶接入。
二、關鍵業務功能及流程
本節對有別與傳統會議電視的關鍵業務功能和流程進行描述。
會議預約
行業用戶的會議管理員可以通過Web頁面(由會議電視業務系統提供)進行會議預約。
在進行會議預約時,需要指定以下基本參數(紅色部分為新增參數):會議名稱、是否是即時會議、會議開始時間、參加會議總?cè)藬?shù)、持續時間、會議模板、多畫面、與會終端、會議室密碼。
針對IPTV用戶觀看會議直播和會議回看,需要在會議預約時輸入以下參數:是否向IPTV用戶直播會議、會議直播參數設置、參與會議直播的用戶列表、是否允許錄制、錄制參數設置、可觀看錄制的會議內容的用戶列表、預約完成后通過接口B(消息通知接口)向IPTV用戶發送機頂盒的短消息或者手機的短消息。
會議電視直播/錄制、監控畫面的直播
會議電視直播/錄制
- 會議預約時間達到后,會議電視業務系統將:
通知MCU建立會議;
通知會議電視錄制服務器開始錄制會議,MCU將實時會議視頻發送至?xí)h電視錄制服務器;
實時會議視頻通過接口C(內容引入接口)上傳到IPTV系統;
錄制會議內容;
- IPTV系統將實時會議視頻通過VDN網絡分發至各邊緣節點,授權用戶此時可訪問實時視頻畫面;
- 會議結束后,會議電視業務系統將通知錄制服務器停止錄制;
- 錄制服務器將錄制好的視頻通過接口C(內容引入接口)上傳到IPTV系統,同時通知會議電視業務EPG更新內容頁面,新增一條錄制的會議視頻鏈接。
監控畫面的直播、點播
- 用戶登錄網絡視訊系統時,視頻監控系統將:
進入到計費認證服務器進行身份認證;
通知監控服務器開始授權訪問畫面,授權進行攝像頭的控制
- 用戶退出后,視頻監控系統將通知計費認證服務器進行身份注銷;
- 用戶可以通過IPTV系統的EPG頁面調用監控畫面或控制攝像頭;同時IPTV系統也可以將視頻監控的本地或遠端錄制畫面通過VDN網絡分發至各邊緣節點,授權用戶可以根據權限進行監控畫面的點播;
- 會議電視的授權用戶可以在IPTV的EPG頁面中根據權限進行監控畫面的直播和點播。
用戶訪問會議電視直播/點播內容
- 用戶使用機頂盒訪問IPTV系統的EPG,點擊會議電視EPG鏈接;
- IPTV系統驗證機頂盒是否有收看會議電視的權限;
- 驗證成功后,將用戶鏈接至?xí)h電視業務的EPG上;
- 會議電視EPG對用戶進行認證(兩種方式認證);
通過接口D(EPG訪問接口)得到用戶的相關信息對其認證;
用戶輸入會議電視業務的用戶名和帳號,由會議電視業務系統進行認證;
- 會議電視業務EPG顯示該用戶能看到的會議直播列表和可點播的會議列表。
- 用戶選中需要收看的實時會議或者錄制的會議內容。
- 會議電視業務EPG通過接口調用IPTV的媒體訪問控制器進行播放。
各級用戶權限功能
本功能由認證計費系統來實現。
為各級用戶的管理員開通超級管理員帳號,并為各級用戶分配權限范圍內的端口資源,包括終端性質、個數和最大帶寬;
各級用戶的管理員為各單位內部的用戶分配業務帳號,用戶可在會議電視終端以及通過機頂盒訪問會議電視EPG、視頻監控中心主頁時,輸入該業務帳號,用于訪問其權限范圍內的會議內容、監控畫面、EPG功能;
各級用戶的管理員可在各單位內部分配多個會議管理員帳號,其中,會議管理員具備會議預約的權限。
