服務提供商會出于多種考慮采用 IP 多媒體子系統 (IMS) 等 NGN 架構。一般而言,相比于傳統的封閉式專用系統,開放式 NGN 組件的購買和運行相關費用更為低廉,因此能夠節省成本。開放式 NGN 將眾多服務整合到一個靈活的融合網絡基礎架構上,使該網絡的使用更加高效和便捷。而最重要的是,一旦開放式 NGN 部署就位,新型服務就能以更快的速度開發并從相同或不同來源提供給客戶。借助開放式 NGN,服務提供商就無需在每次需要銷售新型服務時都構建新的網絡或提供新的線路。這些新型服務為服務提供商實現全新收入流帶來了契機。這些優勢來源于 Internet 標準所固有的開放式傳統,而這些技術正是基于該傳統開發出來的。盡管如此,只有在支持這些網絡和服務的 OSS/BSS 的開放程度相等時,才能實現開放式 NGN 的優勢。
與需要為每項服務都提供單獨網絡的傳統系統相比,基于 IP 的開放式 NGN 在購買、構建和運營上都更高效。利用開放式標準和接口設計網絡組件可提高組件使用率,避免自定義產品的開支,從而大幅降低成本。由于開放式系統得到了普遍采用,所以有更多的人員知道如何管理開放式系統,從而擴展了提供商可以吸納的人才庫。這一概念將面向孤立服務構建的孤立網絡轉化為融合網絡,并將其作為共享服務和內容交付平臺。

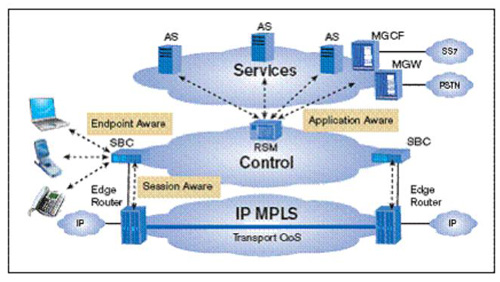

圖1所示的第三代合作伙伴計劃 (3GPP) 架構就是服務提供商正在構建的基于 IP 的開放式 NGN 服務的示例。這些網絡正在將多種服務和應用融合到一個開放式 NGN,包括固定和移動語音、電子郵件、實時通訊、Web 以及視頻。
要實現開放式服務保證的優勢,系統必須提供一系列 API 與系統處理的信息進行交互。API 的用途各不相同。傳統上,我們主要將接口分為四類:北向、南向、東向和西向。北向 API 用于訪問信息。南向 API 可使系統從多個來源獲取數據。東向和西向配置負責導出和導入 API,并用于與 OSS/BSS 調配系統集成。系統的每個階段都需要北向和南向 API(如圖 3 所示)。然后,API 會用于一個軟件組件,即將 OSS/BSS 連接在一起的連接器。其中的箭頭表示可使用 API 開發的多種連接器。

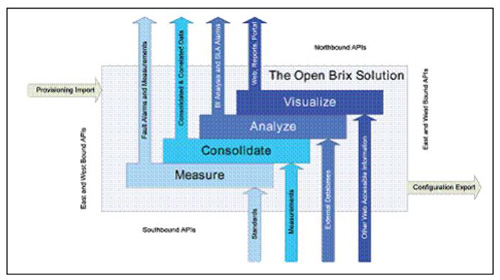

圖3. 連接 Brix 系統的北向、南向、東向和西向接口
北向 API 和連接器
北向 API 和連接器主要用于提取開放式服務保證系統處理的信息。
1. 直觀展示
現代 OSS 通過 Web 界面向用戶提供信息。在開放式服務保證系統中,每個顯示畫面、屏幕、門戶頁面、報告和管理界面都以 Web 頁面的形式展現內容,而 Web 頁面可以基于 URL 從其他任何 Web 門戶或應用程序啟動。這樣,就可以對來自不同 OSS/BSS 的信息進行簡單但功能強大的 Web 集成或結合。這項技術的主要用途就是顯示由服務保證系統從故障管理系統(如 Micromuse Netcool)生成的詳細故障診斷信息。
可以使用標準 Web 門戶(信息接入點)來創建門戶頁面,并且針對管理層人員、事務管理人員和客戶定制其內容。該門戶內置的報告和儀表板可顯示為 portlet,并且可以根據需要進行混合和匹配。所有這些 portlet 都可通過符合遠程門戶 (WSRP) 標準的 Web 服務進行訪問,并可導入到來自 BEA 和 IBM 等廠商的公司 Web 門戶中進行顯示。 2. 分析
服務保證系統可對收集的數據進行分析,以生成用戶所需信息。它可將服務質量的測量結果轉換為用戶能夠理解的關鍵性能指標 (KPI) 和關鍵質量指標 (KQI)。它利用強大的商業智能特性來整合和總結數據,從而以用戶能夠理解的方式進行組織、過濾和呈現。此外,還能以業務環境的角度組織信息,而不是單純從技術角度。分析過的數據可通過 API 進行提供。該接口的一般用途便是將融合的 SLA 數據饋送到客戶支持門戶。
服務保證系統可將從網絡多個位置和設備獲得的測量結果整合到系統維護的數據庫中。此外,它還可將在不同位置獲得的測量結果關聯為單個視圖,對進行質量測量的測試、呼叫、視頻流或服務請求進行集中顯示。與傳統測試和測量裝置采用的本地視圖不同,此類系統可顯示相互關聯的端到端服務質量測量結果。這些相互關聯的整合測量結果可導出到 CA 的 eHealth、InfoVista 和 Telcordia 的 Service Director 等性能管理系統。
4. 測量
服務保證系統利用整個網絡上的軟硬件進行服務質量測量?梢酝ㄟ^(guò)整合數據庫查看這些測量結果。此外,測量層還會生成閾交告警,這些告警可以通過標準 SNMP 通知協議發送。這些通知可用作對潛在問題的快速早期警告;測量層生成的 SNMP 自陷已與眾多故障管理系統相集成,包括 Micromuse NetCool 和 HP OpenView。
當與其他 OSS/BSS 數據庫中存儲的其他業務數據結合使用時,服務質量 BI 分析將發揮出更大作用。例如,通過將每位客戶的收入與客戶的服務質量信息相結合,服務提供商就能夠開發出更精巧的收入模型。而開放式服務保證系統可從外部數據庫獲取數據,并將其納入自己的分析。
4. 直觀展示
通過在開放式服務保證系統中添加 Web 門戶,服務提供商便可將來自任何 Web 應用程序的信息與服務質量信息一同展示在單個門戶頁面中。例如,通過單個頁面便可呈現站點的可用性,以及連接到該站點的調配系統的 Web 接口。門戶可以包括采用 WSRP 標準開發的 portlet,或者可以包括 Web 頁面或 Web 頁面片斷,所有這些都可通過 RUL 進行訪問。
東向和西向 API
東向和西向 API 用于將開放式服務保證系統的配置集成到服務提供商的調配系統中;是處理插件、遷移和變更的地方。通過 Brix 系統,可提供兩種主要的 API:調配導入 API 和配置導出 API。
1. 調配導入
調配導入 API 用于控制服務保證系統。例如,添加新客戶時,調配 API 可用于創建從已部署 Brix 檢測器運行的新測試,以測量該客戶的網絡接入鏈接,并為該用戶添加用戶帳戶,供其查看月度報告和安排運行這些報告的日程。
2. 配置導出
與調配導入相反,配置導出 API 用于確定當前的服務保證系統配置。它可用于推動對業務流程的支持,如在將新檢測器添加到網絡時為其自動分配地址并設置防火墻。
結論
借助開放 API 以及 OSS/BSS 之間的連接器,服務提供商可以開發出靈活的系統,以適應不斷變化的各種下一代 IP 融合網絡。隨著該網絡上構建的服務數量變得越來越巨大,并且越來越復雜,確保用戶獲得同樣高的體驗質量的重要性也隨之增加。能夠確保用戶獲得比競爭對手更好的服務質量,是使頂級服務提供商脫穎而出的關鍵所在。服務保證流程必須全天候?qū)Ψ⻊?wù)質量進行測量、整合、關聯、分析和直觀展示。要取得成功,服務保證系統就必須與所管理的 IP 網絡具有相同程度的開放性。
