恒訊達語音交換機平臺升級湖南鐵通一號通系統
2009/04/13
全省組網方案說明
(1)恒訊達一號通業務平臺和交換網絡的連接方案
“一號通”業務平臺,相當于端局,通過NO.7鏈路、中繼電路與長沙鐵通長途局S1240連接,S1240將所有呼叫“一號通”號碼的電話,轉向“一號通”業務平臺,“一號通”的業務平臺,將按照用戶事先設定的電話和方式轉接電話。
呼叫可以來自鐵通各匯接局(關口局)以及從該匯接局(關口局)接入的移動、聯通、電信呼叫,轉移可以是鐵通各匯接局(關口局)以及從該匯接局(關口局)出去的對移動、聯通、電信呼叫。
路由的組織應依據落地端入網原則;要求通信平臺應具備“H”碼分析能力。

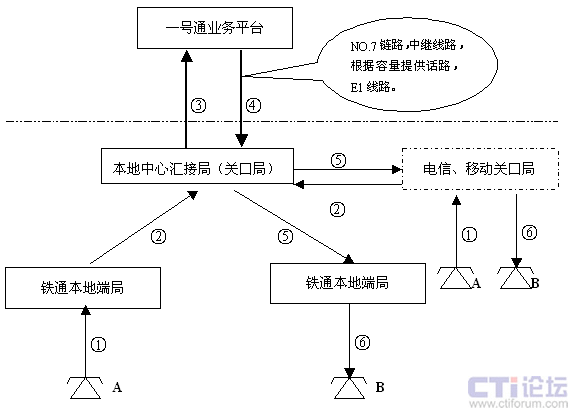

整個路由接續的流程如下:
- 用戶A撥打一號通業務號碼XXXXXXX;
- 鐵通本地端局將呼叫送本地中心匯接局;電信、移動、聯通關口局將呼叫送到鐵通本地匯接局(被叫號碼=XXXXXXX,主叫號碼=AAAAAAAA);
- 鐵通匯接局將一號通號碼的呼叫送到“一號通”業務平臺,被叫號碼=XXXXXXX,主叫號碼=AAAAAAAA);
- 一號通平臺根據收到的被叫號碼進行路由翻譯,根據用戶事先設定的轉移號碼(BBBBBBBB、CCCCCCCC、DDDDDDDD)進行轉接,(被叫號碼=BBBBBBBB或CCCCCCCC或DDDDDDDD、主叫號碼=AAAAAAAA)。
- 鐵通落地端匯接局呼到本地端局;鐵通落地端匯接局呼叫關口局(聯通、移動、電信);
- 鐵通本地端局、聯通、移動、電信關口局接通電話用戶B;

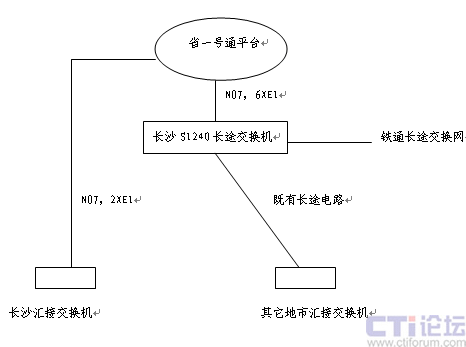

(2)、全省組網方案:
3)主要業務流程說明
本地呼叫:本地用戶呼叫本地“一號通”號碼,所有的呼入和轉接的電話,都是本地電話
異地呼叫:異地呼叫方法同呼叫異地固定電話的呼叫方法。
漫游呼叫:“一號通”用戶,外出到異地時,當用戶將轉接電話設置為外地電話號碼(移動電話或固定電話)時,所有轉接到異地的電話將通過鐵通的長話網到異地出網。
注:用戶使用本地移動電話(有漫游服務的移動電話)。不屬于“一號通”漫游服務。
(4)客戶服務
客戶服務系統,為用戶提供三種方式訪問客戶服務系統,獲得所有的服務,服務內容包括:開戶、試用、繳費、修改密碼、修改通信配置等。
互聯網:全省統一網站,用戶通過訪問網站,獲得服務。
語音服務:全省統一服務號碼。
- 自動:為全省用戶提供電話自助服務。
- 撥“0”轉為人工服務:省中心開設服務坐席,為全省用戶提供人工服務。
1.2、一號通平臺網絡結構

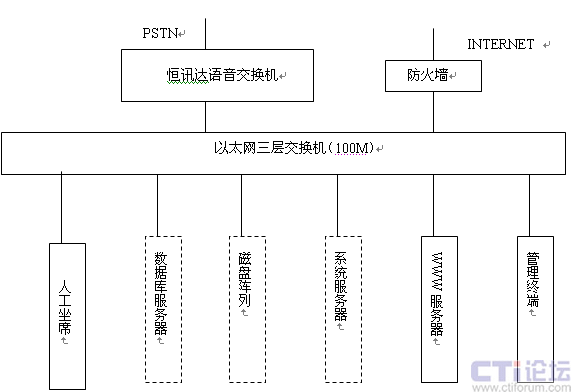

(1)一號通平臺設備拓?fù)浣Y(jié)構圖
“一號通”業務平臺主要設備及其連接拓?fù)鋱D如下所示:
注:
1、虛線框內為既有設備;
設備說明:
- 恒訊達語音可編程交換機:與PSTN相連的通信前置交換平臺;
- WWW服務器:提供“一號通”用戶網上自助服務;采用PC-SERVER;
- 管理終端:提供業務管理;
- 系統服務器:系統業務控制的核心,主要負責與前置交換的信息通信、呼叫控制、和應用任務控制管理,從而實現多業務控制和管理;該服務器采用“瀟湘卡一卡通綜合帳務系統”的IBM
RS600 H85小型機;
- 數據庫服務器;用于管理用戶數據和計費數據;該服務器采用“瀟湘卡一卡通綜合帳務系統”的IBM RS600 H85小型機;
- 磁盤陣列:存貯用戶數據、計費數據和運行數據。該服務器采用“瀟湘卡一卡通綜合帳務系統”的磁盤陣列;
- 客戶服務系統,為用戶提供IVR和人工服務,具備排隊功能。
- 當呼叫未完成或用戶事先設定“一號通”秘書服務時,業務平臺提供人工秘書服務功能和自動語音服務。
- 為用戶提供人工和自動語音的服務界面。
- 三層交換機與Internet之間安裝防火墻,將外網攻擊服務器的端口屏蔽;
1.3恒訊達業務平臺的軟件結構
1、軟件結構:
- 系統軟件
- 應用軟件
- 對操作系統和數據庫的要求:
- 操作系統要求采用WINDOWS2003;
- 數據庫軟件要求采用ORACLE,目前既有小型機具備ORACLE數據庫;
- 其他可采用WINDOWS NT操作系統。

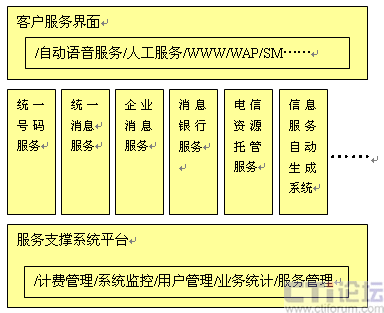

2、系統結構圖
2、客戶服務界面
1)服務界面作用
- 為用戶提供各種方式訪問系統、獲得服務。即:一次登錄、訪問系統內所有的服務。
2)整合網絡資源,提供各種服務界面
- 互聯網
- 自動語音服務界面IVR
- 人工坐席
3、服務支撐系統平臺
1)服務支撐平臺的作用
- 為運營商提供服務運行和服務質量管理的支持平臺。
2)服務支撐平臺的作用
- 服務計費:用戶一個帳號下獲得多個服務、多種計費模式和消費手段。
- 用戶管理:統一號碼、統一接入和認證管理
- 服務管理:服務價格、服務流程、服務訂購和取消。
- 資源管理:號碼資源、網絡資源。
- 運營管理:數據備份、運行日志、數據
- 員工管理:安全管理、權限管理、工作分析
4、服務插件
- 根據市場的情況,運營商可以利用服務生成系統,生成新的服務插件。
- 采用服務插件方式,可以最快的推出新的服務,只需要考慮服務的特殊性應用,不用考慮計費、用戶管理、運營管理等大量的開發工作。
- 服務插件類型:
- 話音通信類
- 數據通信類
- 服務應用類

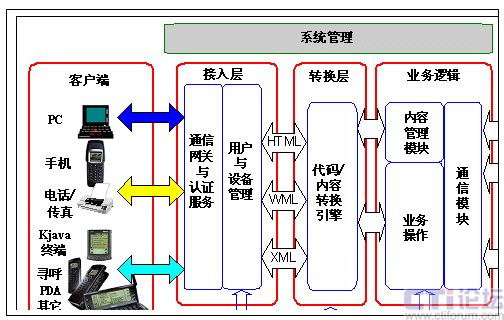

5、服務邏輯圖
1)、服務邏輯說明:
用戶使用各種終端訪問系統,通過認證后,系統根據用戶的個性化設置,獲得服務。
2)、客戶端
系統支持多種接入設備,包括廣泛使用的Web瀏覽器、支持WAP或HDML的移動電話、支持Kjava的移動終端、基于PalmOS或WinCE的PDA(個人數字助理)、傳統的移動電話和尋呼等,并可以方便對于未來的接入設備進行定制。
3)、接入層
接入層處理各個接入設備的支持、用戶管理、設備資料管理、個性化服務等功能,包括:
- 通信網關:支持各種通信網絡的接入,完成相應的協議轉換。
- 認證服務:實現用戶登入認證及支持單點登錄。
- 個性化服務:通過用戶以及設備資料,用戶可以定制,系統也可以推薦,支持各種個性化服務。
4)、轉換層
業務邏輯層的數據以HTML或XML為數據載體傳送至本轉換層,轉換成用戶的移動設備所能識別的數據格式,同時方便集成其他信息提供商的信息,提供給使用各種移動設備的用戶。
例如:將HTML轉換為WML(Wireless Markup Language);將JPEG/GIF圖片自動轉換為黑白的WBMP移動電話能識別的圖片格等。
5)、業務邏輯層
- 內容管理:根據用戶的屬性和請求,合成相應的內容,再將合適的內容發送給合適的用戶
- 業務邏輯:根據內容管理的需要,進行相應的業務處理,包括數據獲取和加工等
- 通信模塊:根據業務邏輯從相應的數據源獲取數據。
6)、數據源
數據源可以是本增值電信平臺專用的本地?cái)?shù)據源,也可以是計費、客服等現有業務系統,還可以是Internet或其它信息系統。
