SDH STM-1 BW-201M1信令采集卡
2007/10/15

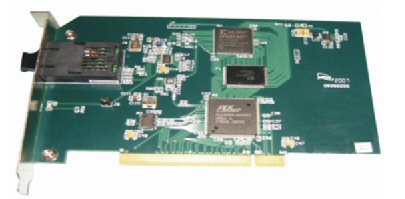

本采集卡是一塊PCI總線插卡,提供相應的配套驅動程序,可實時采集分析STM-1/OC3 155M線路上的數據,用于信令采集、錄音等應用。
主要技術指標
信號輸入
- 接口類型:STM-1/OC3,
- 光波長:1310nm~1550nm
- 信號靈敏度:大于-33dB,小于-8dB
- 信號同步指示
信號處理能力

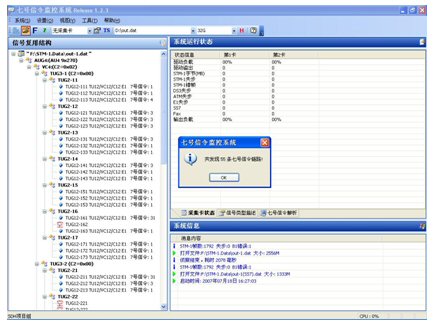

- 信號掃描:可自動識別STM-1復用結構并以樹型方式顯示在用戶界面中。
- 信號類型識別:可自動識別從155M至N×64K信號類型,包括PPP、Cisco PPP、ATM、FR等40多種鏈路層數據類型。
- 信號采集:可同時采集一對STM-1信號中任意支路數據,支持所有63×2個E1信號同時采集,支持用戶自定義采集(可直接采集N×64K信號)。
信令處理能力
- 可自動識別SS7鏈路;
- 每個E1支持31條64K SS7鏈路;
- 直接2MB高速SS7鏈路;
- 最多可同時處理512條信令鏈路;
- 信令數據可通過網絡接口實時發送;
- 可根據用戶選擇在本地存儲信令數據。
