探究視頻轉碼技術與系統要求相匹配
Asheesh Bhardwaj 2010/01/25
音視頻轉碼曾被視為一種直接的、傳統的處理過程,可將源視頻編碼,生成略差于原始未壓縮內容的版本,然后將其重新解碼為傳輸或觀看所要求的格式。表1:編碼參數的影響
對上述關鍵參數稍加修改,就會產生迥異的結果。降低細節解析度(可在編碼進程中通過提高量化因數來實現)可將視頻解碼的能耗降低75%~85%,但視頻質量?jī)H下降5%~13%。
轉碼技術的選擇
過去幾年來,業界針對轉碼工作提出了幾種不同的方法,可提高處理與存儲器資源的使用效率。大多數這種方案都建立在這樣一種認識基礎之上,即我們能通過更先進的技術對初始編碼過程中創建的量子化和頻率域信息進行修改,更好地加以利用,摒棄其中無用的東西,而不必簡單地對原始視頻內容進行重構。
換言之,就是說既可摒棄某些信息,也可在來源與目標之間轉換頻率域信息,而無須進入像素域進行解碼。
具體而言,傳統方案的最重要優勢在于,其交付的視頻與原始視頻內容相比具有極高的保真度。因此,如果采用其他的轉碼技術,那么就需在保證盡可能高的視頻質量的同時,還要降低對系統處理功能和存儲器資源的要求。只有讓轉碼技術與特定的應用相匹配,才能實現上述目標。
通常說來,轉碼可采用三種通用方案或架構,以下給出每種方案的簡單定義及其比較評定。
松弛耦合轉碼器:這種轉碼技術大多數采用解碼的輸入視頻中的運動矢量和其他附屬信息進行編碼。再編碼過程可對運動矢量進行微調,或根據編碼要求進行更高效的運動矢量計算。該方法消除了去耦轉碼器所面臨的復雜計算問題,同時還能實現幾乎相同的視頻質量。
緊密耦合轉碼:再編碼通過采用運動矢量實現,并且無須進入像素域?qū)\(yùn)動矢量信息進行再計算。轉碼工作也可在轉換域中進行。這里需要重點考慮的問題是,由于這種方法根本不進行運動再估計,因此不能更改分辨率。這種方法最大程度地降低了對存儲器和處理器的要求,但代價是降低了畫質。緊密耦合轉碼算法難以制定,但可根據具體要求進行開發。
碼率轉換器:在轉換域?qū)ξ涣鬟M(jìn)行部分解碼,并用網絡可支持的所需比特率對位流進行再編碼。視頻格式在轉碼流過程中不發生變化,無須逆變換,且在頻率域進行再量化。通常采用這種方法來解決具體的問題。例如,線纜頭端的通道容量在線纜廠已衰減,但又需要確保向終端設備傳輸?shù)囊曨l質量和分辨率基本不變。

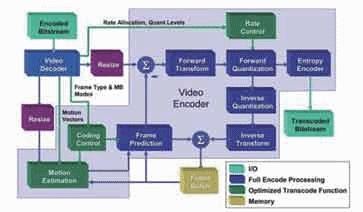

圖1:應用中最常用的松弛耦合轉碼器的典型流程圖
使轉碼器與應用相匹配
在諸如機頂盒、視頻會議、IPTV以及一些VoD等對畫質要求較高的應用中,通常采用去耦和松弛耦合轉碼技術。決定采用何種轉碼技術需要評估特定應用的預期表現與存儲器帶寬。
緊密耦合轉碼最適合存儲器有限或者不需要高畫質的系統。移動電話的點對點視頻電話應用就是一個很好的例子,因?yàn)橐曨l只需顯示在小屏幕上,而且分辨率相對較低,無須通過整個網絡傳輸高保真視頻。此外,對大量生產的設備,尤其是移動電話而言,合計還能節約大量處理功耗、存儲器容量及物料清單成本。
如前所述,碼率轉換器通常適用于有線電視、IPTV及視頻電話應用中的某些特殊情況,并根據可用的系統帶寬來匹配傳輸數據速率。其可以轉換音頻和視頻的碼率,而且?guī)缀醺杏X不到品質的下降。
平臺考慮事項
長期以來,設計工程師一直都非常清楚地認識到,針對每個產品需求分別進行設計,效率遠不如在初期就設計一個統一靈活的平臺來滿足各種不同的需求。機頂盒(STB)就是一個很好的例子,這種產品存在眾多型號要求。在估算處理性能及其他平臺參數方面,轉碼發揮著重要的作用。
由于對STB而言最重要的就是實現高質量視頻,因此只能將松弛耦合轉碼作為主要方法。
STB設計能否成功進入市場不僅取決于設計初期選擇什么樣的平臺,而且也取決于隨后設計方案的逐步實施。STB的價位各不相同并在全球各地銷售,與采用標準化格式的視頻會議系統截然不同,其必須滿足各種不同視頻格式的需要。
STB 設計人員需要考慮以下一些更高級的設計決策:

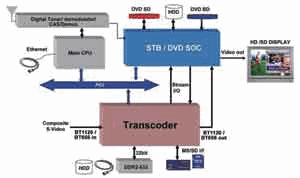

圖2:典型的STB系統架構

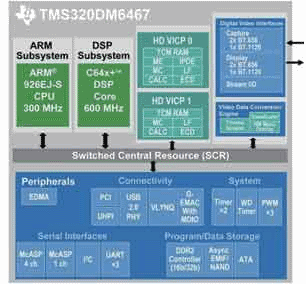

圖3:基于達芬奇技術的TMS320DM6467數字媒體處理器方框圖
德州儀器(TI)基于達芬奇(DaVinciTM)技術的數字媒體處理器可實施這種架構。該架構的簡化版如圖3所示。
為了滿足多房間觀看電視和多頻道欣賞的要求,可通過DDR2和PCI連接多個DM6467數字媒體處理器,以在不同設備間交換數據,并確保架構的可擴展性。例如,如果應用需要將攝像機上的SD或HD個人視頻通過STB硬盤驅動器傳輸?shù)绞謾C(jī)上,那么通過精巧的工程設計(Clever
engineering)方案就可使用另一個解碼方法將基于達芬奇技術的DM6467等處理器壓縮到服務中。
