大唐高鴻IPPBX MG3000-X聯合組網解決方案
王允升 2009/11/26
綜述
在大型組網中,用戶數量較大,一般在1000到10000之間,這樣的用戶數量,對于呼叫控制中心-軟交換平臺的壓力是非常大的,同時如果平臺出現了故障,整個系統將癱瘓。在這樣的組網環境中,引進IPPBX MG3000-X100(IPPBX),既可以減輕中心平臺的呼叫壓力,又可以減輕出故障風險。
二、方案比較

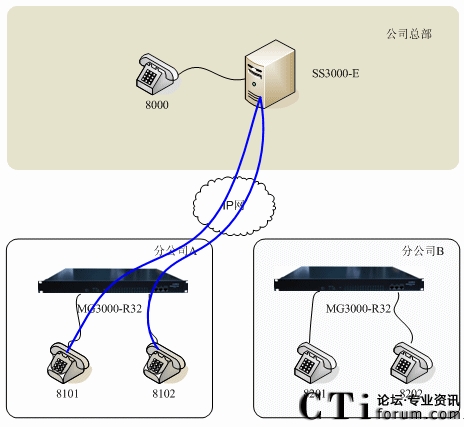

圖一:方案1:SS3000-E與IPPBX MG3000-R32聯合組網示意圖
此方案的特點是呼叫控制與管理(例如計費)都由總部的平臺(SS3000-E)來控制,公司所有員工號碼統一編排,包括總部和各分公司。各分公司的設備完全受總部的軟交換平臺控制,所有呼叫必須經過總部的平臺(圖中藍線表示),受總部的嚴格管理。但是缺點是所有呼叫必須經過互聯網,網絡流量較大,SS3000-E的壓力較大,另外,如果總部網絡或者平臺出現故障,所有呼叫將無法進行。

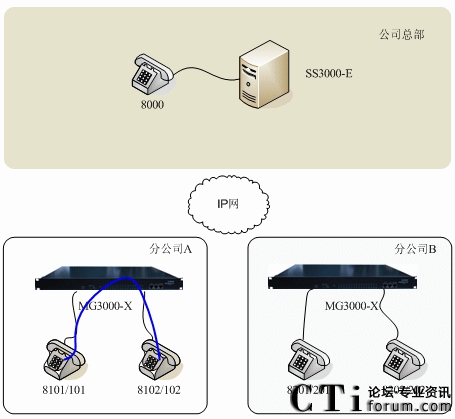

圖二:方案2:SS3000-E與IPPBX MG3000-X聯合組網示意圖
此方案與上一個方案對比,做了如下改造:
- 將IPPBX MG3000-R32設備替換成了X100;
- 分公司的分機仍然具有總公司統一編排的號碼,例如分公司A的8101和8102,使用習慣可以不變;
- 分公司的每個分機又增加了一個本公司內部的小號,例如分公司A的101和102,分公司內部的呼叫可以使用此號碼。
經過這種改造之后,帶來如下好處:
- 分公司內部的呼叫,不經過總部的核心節點,減輕了系統壓力和網絡流量(如藍色線條表示);
- 當分公司與總部之間的網絡出現故障時,分公司內部的通話不受影響;
- 各母子公司之間的通話,仍然受總部平臺管理。

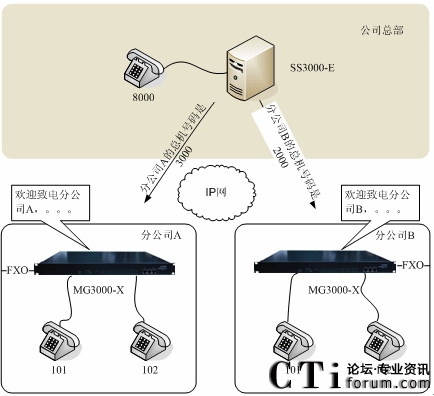

圖三:方案3:SS3000-E與IPPBX MG3000-X聯合組網示意圖
此方案與方案1相比,做了如下改造:
- 將IPPBX MG3000-R32設備替換成了X100;
- 分公司的分機不再具有總公司統一編排的號碼,號碼由各子公司自己編排,與其他公司的號碼無關;
- 總部給各分公司只分配一個號碼,做為分公司的總機接入號碼,例如給分公司A分配的號碼3000。
經過這種改造之后,帶來如下好處:
- 分公司內部的呼叫,不經過總部的核心節點,減輕了系統壓力和網絡流量(如藍色線條表示);
- 當分公司與總部之間的網絡出現故障時,分公司內部的通話不受影響;
- 分公司有更高的獨立性,公司做為一個小的整體出現的客戶面前。
