DXC-320數字交叉連接設備介紹
2005/10/27
產品概述
DXC-320數字交叉連接設備是一種E1時隙交叉連接設備。它提供32個E1的全時隙交叉連接。該設備適用于移動基站、電力、金融等部門的通信組網,也適用于電信網信令監測、增值業務等E1時隙集縮收斂的場合。
系統特點概述

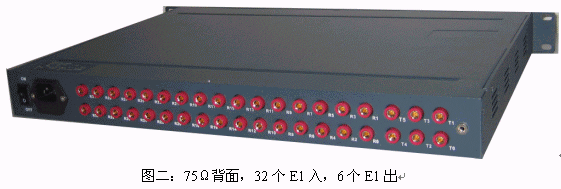

為用戶提供32個阻抗為75Ω的E1接入,6個75Ω的E1輸出。
- 靈活的時隙交叉

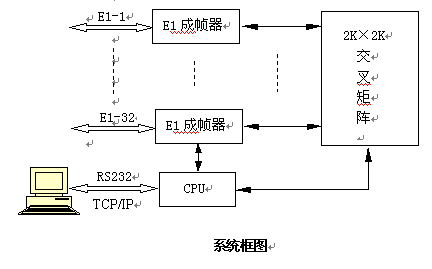

內置2K×2K交叉矩陣,實現所有32個E1之間的全時隙交叉連接,充分利用E1資源。
- 靈活的組網
基于靈活的時隙交叉能力,本設備可組成各種網絡。典型應用于租用E1線路、E1集縮等場合。
- 標準E1接口,符合ITU-T G.703、G.704建議
- 比特率:2048Kbps±50ppm
碼型:HDB3
- 接口阻抗:75Ω非平衡
- 系統可根據外部數字中繼E1同步的情況來鎖定系統時鐘
- 采集器可采用高阻跨接不影響線路正常的信號 ,并且每個E1有獨立調節的增益放大,可以根據實際線路情況對信號進行調整。
- 有外部開發接口,可以通過TCP/IP來配置和管理智能收斂器
當線路上時隙內容如果會經常發生改變的時候,可以通過HOST管理程序更改配置數據,動態切換交換時隙。
- 遠程下載配置數據和升級程序
當本設備點對點應用或組網時,對于遠端的智能時隙交換設備可以遠程下載交叉連接的時隙配置信息。經下載后的配置信息已保存在設備芯片內,掉電后無需再次設置。
- 運行、管理、維護和設置
可通過后臺網管軟件對本地或遠端的設備進行管理和維護。圖形化的中文界面 ,舒適直觀易于操作。網管軟件可針對本設備任何一個E1鏈路的使用狀態、時鐘方式、CRC-4同步特性以及各E1間的時隙交叉關系分別進行設置及查詢。
支持TELNET和控制終端這2種命令行的操作管理模式。
- 設備工作電源可根據用戶需要配置為220V。允許電壓波動:200V~240V 整體功耗:<15W
- 體積小,重量輕,造型美觀,安裝操作方便
典型應用
移動傳輸網絡優化
計算機數據傳輸
網絡內部連接
圖像傳輸及其它數據業務傳輸
七號信令網監測
基于信令監測的增值業務
斯普瑞特公司供稿 CTI論壇編輯
