移動智能網中No.7信令的應用
2008/09/26

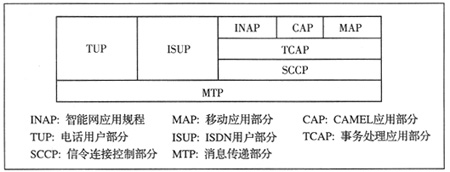

摘要 主要介紹了No.7信令在移動智能網(CAMEL)中的應用,并結合移動智能網預付費業務給出了應用實例。最后,對No.7信令系統在移動智能網中應用的發展趨勢做出了展望。圖1 No.7信令系統的規程結構圖
MTP的主要功能是作為一個消息傳遞系統,為用戶部分提供信令信息的可靠傳遞,它是傳遞信令消息的公共傳遞系統。消息傳遞部分又可分為數據鏈路功能(第一功能級)、信令鏈路功能(第二功能級)和信令網功能(第三功能級)。用戶功能由TUP、ISUP和SCCP組成,SCCP又具有其用戶,包括ISUP和TCAP等。MTP和SCCP是TACP的網絡層業務提供者。
No.7信令系統的網絡主要實體是信令點SP和信令轉接點STP,它們同信令鏈路共同組成交叉重疊的多路由網絡結構。
二、移動智能網體系結構

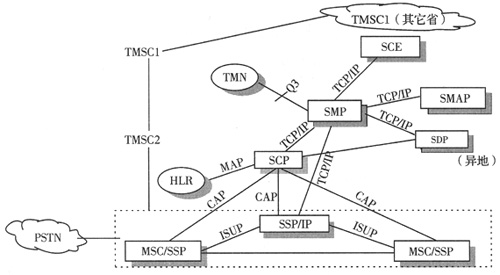

移動智能網網絡結構圖如圖2所示。
圖2 移動智能網網絡結構圖
移動智能網不是獨立存在的網,是疊加在電話交換網上的,依靠No.7信令系統同交換網密切聯系在一起。移動智能網是以計算機和數據庫為核心的,依靠先進的No.7信令網和大型集中數據庫來支持。其主要組成部分有:
1.業務交換點(SSP)
這是用戶進入移動智能網的接入點,與某交換局綜合在一起,IP設置于SSP中。它是一個交換機,用來識別用戶的呼叫,把用戶的請求傳送給業務控制點。SSP可最初設在高等級交換局(長途局),逐步在匯接局和端局綜合設置。SSP的No.7信令軟件應具備MTP、TUP或ISUP、SCCP、TCAP和INAP。
2.業務控制點(SCP)
它是移動智能網的核心,負責執行業務邏輯所指定的操作,完成業務控制功能(SCF)和業務數據功能(SDF),同時,接受SMS對其的管理。通常是由大、中型計算機和大型數據庫組成,完成各種移動智能業務。它接收SSP送來的信息,向數據庫查詢并向SSP發出處理的信令。硬件和軟件容錯并存,軟件可在線更新,一旦軟件系統運行出錯時,軟件自動隔離錯誤,不影響系統正常運行,保證在通話狀態的呼叫不丟失。新業務可動態下載,由于采用通用的業務邏輯執行環境,新增加的業務完全以數據的形式出現,真正實現SCP軟件系統與新增加業務無關。
3.業務管理系統(SMS)
采用集中控制進行系統資源管理,保證了系統的安全性。特點是業務用戶和業務提供者能經常及時地修改業務用戶數據,并可通過遠程SMS終端來管理。SMAP負責業務用戶受理。
4.業務生成環境(SCE)
為業務運營商提供的業務編輯、驗證,以及仿真測試環境,可以方便、快速地開發新業務。一般設在SMS旁邊。
此外,還有“信令轉換點(STP—Signal Transer Point)”等,共同構成一個完整的網絡體。與SSP綜合設置。目前,可提供雙音收號和播放語音功能,今后如需要語音合成、語音識別、語音信箱傳真存儲轉發,以及用戶控制的錄音通知時,也可考慮設置專門的IP(智能外設)。

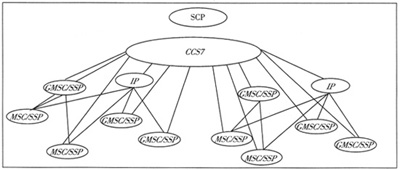

移動智能網的組網有多種方案,目前傾向的組網方案是通過OVERLAY方式,在不改變現有移動通信網的條件下,通過增加有限的SSP,利用特殊號碼段觸發智能業務的方式來實現全網開通智能業務的目的。而目標網方式則要求把所有MSC端局都升級成為具有SSF功能的MSC,通過用戶登記的業務簽單信息來觸發智能業務。其目標網的組網圖如圖3所示。
圖3 移動智能網目標網組網圖
三、CAP與No.7信令的關系
移動智能網應用部分(CAP)是遠程操作服務單元(ROSE),ROSE規程包括在TCAP成份子層中,并作為單位數據(UDT)放在SCCP中傳送。我國CAP是建立在以TCAP和SCCP為基礎的No.7信令網傳送的,CAP受限于SSP-SCP、SCP-IP之間的接口規范。
同時,CAP尋址可利用SCCP全局碼GT和MTP信令點編碼或業務碼SSN完成,SCCP的地址格式表示如下:子系統的編號為8比特碼,國內CAP的子系統編碼為146:“10010010”。

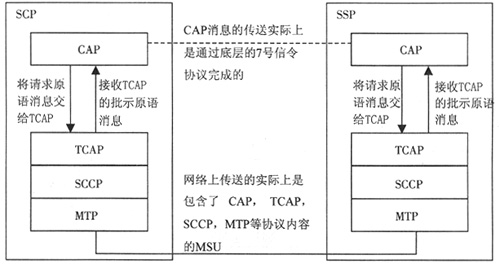

CAP協議是在7號信令的SCCP/TCAP之上的,即CAP為TCAP的用戶(也稱TC用戶),直接與TCAP的成分子層相連。INAP使用TCAP所提供的TC請求原語將要發送的INAP消息傳送至TCAP成分子層,然后,再通過TCAP的事物處理子層、SCCP,以及MTP將消息發到對端,或者使用TCAP所提供的指示原語接收對端發來的INAP消息。INAP與TCAP的關系如圖4所示。
圖4 CAP與TCAP的配合
TCAP有兩個重要概念:對話和操作。在網絡中一對節點之間使用TCAP進行的所有通信都被結構化為對話。例如,為處理一個智能呼叫而在SSP和SCP之間進行的所有通信可構成一個對話。在對話過程中交換的信息元素稱為操作,CAP協議的消息存放在這些信息元素中傳輸。操作由源TC用戶調用,請求目的地TC用戶執行該操作指定的動作。
如果要發送一個操作的參數或操作的結果,就先構造成分原語(TC-INVOKE或TC-RESULT-L)交給TCAP,TCAP將成分保存在緩沖區中。
如果這些成分有必要傳到對端,就構造對話原語(根據對話開始,繼續還是結束來確定用TC-BEGIN或TC-CONTINUE還是TC-END)交給TCAP。
TCAP一旦收到對端請求原語,就將緩沖區中保存的成分合成一個TCAP消息交給SCCP,最后形成一個MSU傳到對端。
對端的底層收到消息,交給TCAP。TCAP將消息解開,形成一個對話指示原語和幾個成分指示原語交給用戶。
TCAP用戶先收到對話指示原語,對話指示原語中有個參數表示這個對話原語是否帶有成分。如果有成分,TCAP用戶接著接收成分,成分指示原語中有一項參數表示是否為最后一個成分。
四、實例分析

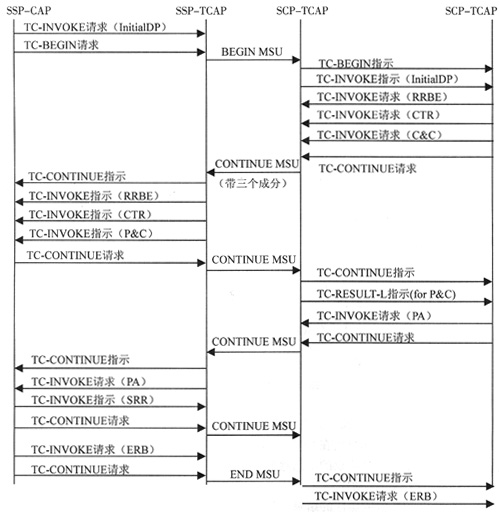

目前在移動網中實現的主要移動智能網業務之一就是預付費業務(PPS)。圖5以預付費用戶查詢業務流程來說明CAP與TCAP的關聯。
圖5 CAP使用TCAP的示意圖
從分布功能平面觀察,每個業務分支對應了一段CAP消息流。預付費用戶查詢業務流程是移動智能網中比較典型的一個業務,300業務的主要流程是:用戶撥接入碼,撥語言位,選擇流程,報余額,通話結束掛機等。CAP的消息流引起自動機的狀態轉移從而觸發下列消息事件,為簡單起見,我們在圖例中使用消息的縮寫,具體消息縮寫如下:
