一種移動點對點短消息業務計費準確性的測試方法
2007/08/24

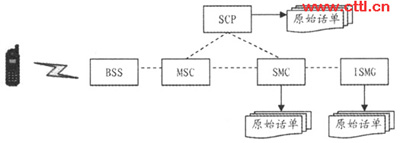

隨著移動通信技術的迅速發展,短消息業務已經成為數億用戶經常使用的交流工具。發送短消息十分方便,用戶只需在手機上輸入被叫號碼和消息內容,就可以通過通信網絡將消息送達被叫用戶。以2007年第一季度為例,移動短消息業務量為1357.8億條,比2006年同期增長37.4%。如此大量的短消息必然涉及到計費準確性的問題,那么采用什么方法才能有效地測試短消息業務的計費是否準確可靠呢?目前國際上尚無這方面測試的相關資料,國內還未有相關標準可參考。圖1 點對點短消息業務計費原理
在實際網絡中,移動點對點短消息分為移動網內點對點短消息和移動網間點對點短消息兩種類型。移動網內點對點短消息是指發生在同一運營者的移動網內的點對點短消息,不涉及網絡的互聯互通。移動網間點對點短消息是指發生在不同運營者的移動網之間的點對點短消息,涉及網絡的互聯互通。
通常,移動點對點短消息業務的計費用戶是發送短消息的主叫用戶。按照業務平臺的不同,主叫用戶又可分為預付費主叫用戶(智能網用戶)和后付費主叫用戶。上述的預付費用戶特指智能網用戶,而雖然預存話費但并沒有使用智能網方式實時計費的用戶都認為是后付費用戶。對于預付費主叫用戶,計費點在歸屬的智能網SCP;對于后付費主叫用戶,計費點在歸屬的短消息中心或短消息互聯網關。
預付費主叫用戶發送網內點對點短消息時,如圖1所示,由歸屬智能網SCP進行鑒權和扣費,鑒權成功后由短消息中心向被叫用戶轉發短消息。如果被叫用戶接收短消息成功,則轉發完成;如果超過存儲有效期后轉發失敗,短消息中心生成補費話單,智能網SCP根據補費話單將已經扣除的用戶的相應費用補回。
預付費主叫用戶發送網間點對點短消息時,由歸屬智能網SCP進行鑒權和扣費,鑒權成功后短消息中心將短消息發送至短消息互聯網關,經短消息互聯網關轉發至對方網關。短消息互聯網關等待對方網關返回的狀態報告,如果狀態報告表明短消息發送失敗,則短消息互聯網關生成補費話單或通知短消息中心生成補費話單,智能網SCP根據補費話單將已經扣除的用戶的相應費用補回。
后付費主叫用戶發送網內短消息時,由歸屬的短消息中心向被叫用戶轉發短消息。如果被叫用戶接收短消息成功,才產生成功的計費原始話單,如圖2所示,采集機采集原始話單送計費處理系統進行預處理、一次批價、二次批價等一系列操作后,最后生成給用戶的話單。
圖2 相關計費處理系統示意圖
后付費主叫用戶發送網間短消息時,由歸屬的短消息中心將短消息發送至短消息互聯網關,經短消息互聯網關轉發至對方網關。短消息互聯網關等待對方網關返回的狀態報告,如果狀態報告表明短消息發送成功,才產生成功的計費原始話單。采集機采集原始話單送計費處理系統進行預處理、一次批價、二次批價等一系列操作后,最后生成給用戶的話單。
二、移動點對點短消息業務計費準確性的測試方法
通過對移動點對點短消息計費原理的分析,可以把整個計費過程劃分為兩大環節:計費點原始話單的生成和后期計費處理系統的處理。如果其中任何一個環節出現差錯都會降低用戶計費話單的準確性。因此在測試過程中采取了用戶層面和設備層面相結合的方法:一方面使用仿真儀表大量模擬點對點短消息的發送和接收,得到用戶話單;一方面分析各個計費點生成的原始話單。
通過對仿真儀表的發送接收記錄、計費點原始話單和用戶話單三部分的綜合分析,可得到短消息業務計費差錯率指標:
計費差錯率=錯誤話單數/總話單數
或:
計費差錯率=(總話單數-正確話單數)/總話單數
其中:
總話單是正確話單和錯誤話單的和;
正確話單是指計費系統應計費的話單;
錯誤話單是指計費系統提供的話單出現的多單、少單、重單以及批價不正確的話單。
1.預付費主叫用戶網內點對點短消息

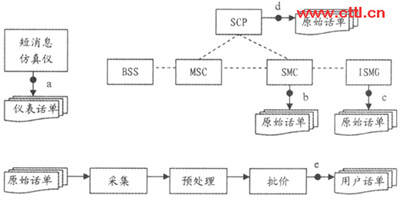

測試預付費主叫用戶網內點對點短消息計費準確性的方法如圖3所示,使用仿真儀發送和接收網內點對點短消息后,儀表產生話單a,歸屬短消息中心產生原始話單b,歸屬智能網SCP產生用戶話單d。計費檢測儀通過比對儀表話單a、原始話單b和用戶話單d得出計費差錯率。
2.預付費主叫用戶網間點對點短消息
測試方法如圖3所示,使用仿真儀發送和接收網間點對點短消息后,儀表產生話單a,短消息互聯網關產生原始話單c,歸屬智能網SCP產生原始話單d。計費檢測儀通過比對儀表話單a、原始話單c和用戶話單d得出計費計費差錯率。
圖3 點對點短消息業務計費準確性檢測方法
3.后付費主叫用戶網內點對點短消息
測試方法如圖3所示,使用仿真儀發送和接收網內點對點短消息后,儀表產生話單a,歸屬短消息中心產生原始話單b,計費處理系統產生用戶話單e。計費檢測儀通過比對儀表話單a、原始話單b和用戶話單e得出計費差錯率。
4.后付費主叫用戶網間點對點短消息
測試方法如圖3所示,使用仿真儀發送和接收網間點對點短消息后,儀表產生話單a,短消息互聯網關產生原始話單c,計費處理系統產生用戶話單e。計費檢測儀通過比對儀表話單a、原始話單c和用戶話單e得出計費差錯率。
三、結語
在經過大量實際測試的驗證后,上述測試方法被證明是切實有效的。由于被測系統是實際在用的,而且用戶是實際存在的,因此測試中采用了用戶層面和設備層面相結合的方法,避免了將測試完全集中于設備本身而忽略用戶感知。
測試結果是經過多點比對、綜合分析后得到的,以計費點原始話單為界將測試分為兩個階段,第一階段可以分析計費差錯是否由于網絡原因造成;第二階段可以分析計費差錯是否由計費處理系統造成的。這種逐步遞進的測試方法把網絡設備和計費設備分開,對于問題的發現和定位極為有利。
隨著通信技術的發展,短消息網絡結構趨于復雜,業務種類不斷推陳出新,計費方式更加靈活多樣,這對于計費準確性的測試方法提出了更高的要求。上述測試方法將在實際使用中不斷細化完善,成為提高短消息業務計費準確性的一種有力的測試手段。
