基于cPCI 2.16 標準的開放式模塊化的網絡安全業務處理平臺
2005/09/20
概述

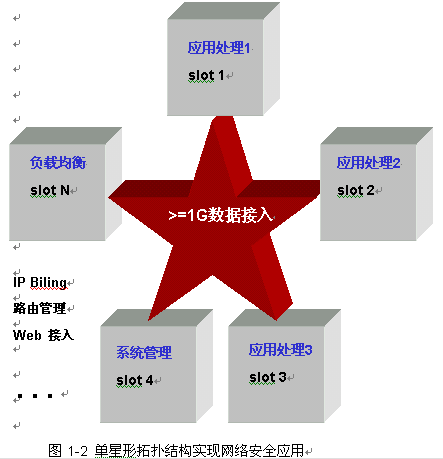

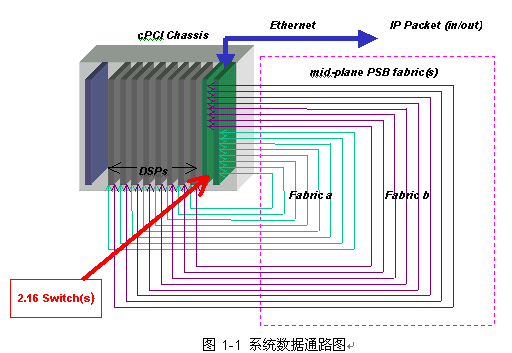

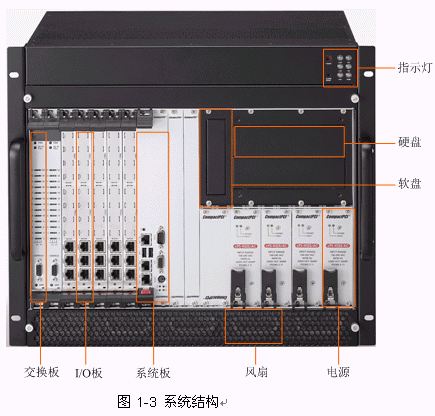

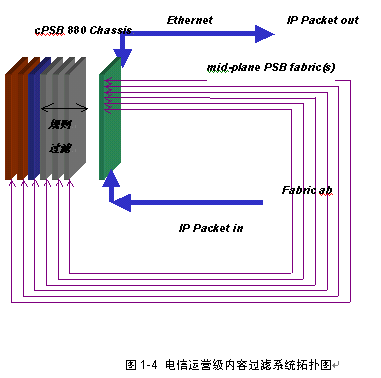

槽位號 |
功能模塊 |
cPCI承載單板 |
連接通路(10/100M/1000M) |
1 |
低層規則過濾和轉發 |
NP1200/2400單板 |
1: 連接外網 3*2.16: 連接高層過濾模塊 |
2 |
未用 |
--- |
--- |
3 |
高層規則過濾 |
X86 PIII/PIV 單板 |
1*2.16: 連接轉發模塊 1: 連接外網段 |
4 |
高層規則過濾 |
X86 PIII/PIV 單板 |
1*2.16: 連接轉發模塊 1: 連接外網段 |
5 |
高層規則過濾 |
X86 PIII/PIV 單板 |
1*2.16: 連接轉發模塊 1: 連接外網段 |
6 |
主日志服務器 |
X86 雙xeon單板 |
1*2.16: 連接轉發模塊 1: 連接外網段 |
7 |
備份日志服務器 |
X86 雙xeon單板 |
1*2.16: 連接轉發模塊 1: 連接外網段 |
8 |
路由管理 系統管理 |
X86 PIII/PIV 單板 |
1*2.16: 連接轉發模塊 1: 連接外網段 |
千兆VPN
處于Fabric槽位的NP單板(綠色) 實現初級的過濾掃描和轉發.接口配置:兩個uplink千兆口完成數據報文的接收轉發,3個2.16千兆通路實現和其他功能處理模塊的數據交互。
處于Node槽位的X86單板有兩種:
1) 加解密單板(灰色)-實現明文和密文之間的轉換;
2)管理單板(棕色)-實現系統管理和密匙周期,更新其接口統一配置為1個2.16千兆口和其轉發模塊進行數據交互;
承載在Node槽位X86單板上的PMC加密模塊(藍色)通過PMC和承載板協同工作共同完成加解密工作。

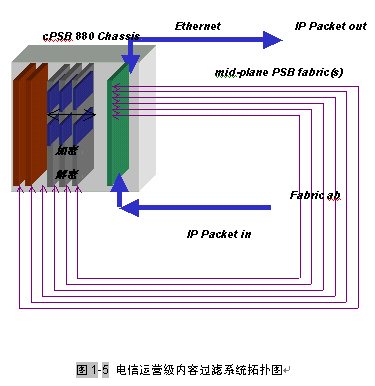

拓?fù)鋱D如下:
槽位號 |
功能模塊 |
cPCI承載單板 |
連接通路(10/100M/1000M) |
1 |
低層規則過濾和轉發 |
NP1200/2400單板 |
1: 連接外網 3*2.16: 連接加解密模塊 2*2.16: 連接管理模塊 |
2 |
未用 |
--- |
--- |
3 |
加解密高層規則過濾 |
X86 PIII/PIV 單板 |
1*2.16: 連接轉發模塊 |
4 |
加解密高層規則過濾 |
X86 PIII/PIV 單板 |
1*2.16: 連接轉發模塊 |
5 |
加解密高層規則過濾 |
X86 PIII/PIV 單板 |
1*2.16: 連接轉發模塊 |
6 |
密匙更新、系統管理 |
X86 PIII/PIV 單板 |
1*2.16: 連接轉發模塊 |
7 |
密匙更新、系統管理 |
X86 PIII/PIV 單板 |
1*2.16: 連接轉發模塊 |
8 |
未用 |
--- |
--- |
前景展望
PICMG2.16標準化平臺架構網絡安全應用,在業界已經在VPN,IDS,IP-Billing,內容過濾等領域得到實際應用,隨著基于PICMG2.16架構的網絡處理器單板不斷涌現,對數據接入和處理更加游刃有余,基于標準化模塊化構架的網絡安全平臺必定會在日后的網安領域大顯身手。
為了解決更大容量的數據流量處理,PICMG標準化組織業已推出了針對高端電信網絡應用的硬件體系標準PICMG3.0系列標準,也就是業界俗稱的aTCA.此種構架在背板上可承載2T以上的數據帶寬,極大地解決了高端電信網絡應用的數據瓶頸問題.這也為日后的中高端網絡安全設備奠定了產業化的平臺體系。
凌華科技公司供稿 CTI論壇編輯
